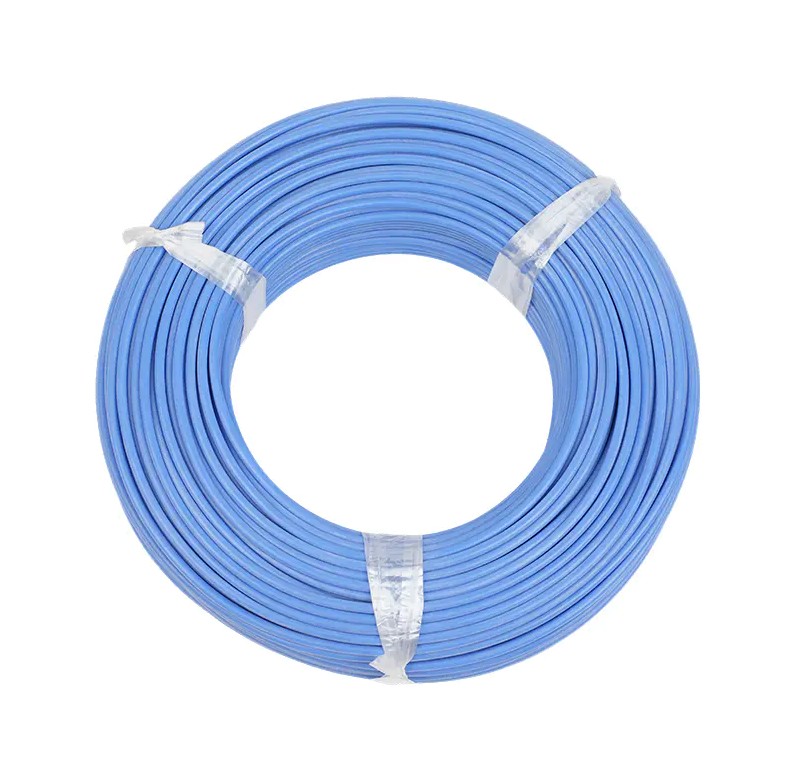

Mi az a szilikon huzal? Magas hőmérsékletű, rugalmas kábelvezető

Magas hőmérsékletű alkalmazásokban, ahol mindkettőre szükség van rendkívüli mechanikai rugalmasság és stabil elektromos teljesítmény, Szilikon drót (szilikongumi szigetelésű huzal) egyedülálló sziloxán molekulaszerkezetének köszönhetően az ipari motorok, új energetikai járművek és háztartási gépek választott anyagává vált. Üzemi hőmérsékleti tartománya kiterjedt -60°C és 200°C között , és ismételt hajlítási, csavarási és hőciklusos körülmények között a szigetelőréteg nem válik rideggé vagy repedezé, mint a PVC vagy XLPE, hanem megőrzi gumiszerű rugalmasságát élettartama során.

A szilikonhuzal és a hagyományos szigetelőanyagok teljesítménybeli különbségei

A szilikongumi szigetelés fő előnye az atomos szerkezetből fakad – egy „sziloxán gerincből”, amelyet váltakozó szilícium- és oxigénatomok alkotnak. Ez a szerkezet rendkívül ellenálló az UV-sugárzással, az ózonnal és az időjárással szemben. A következő összehasonlító adatok egyértelműen demonstrálják a szilikonhuzal generációs fölényét a PVC-vel és az XLPE-vel szemben:

A vezető és a szigetelés közös tervezése meghatározza a rugalmassági határokat

A szilikonhuzal rugalmasságát nem önmagában a gumi szigetelőréteg határozza meg; a vezető geometriája ugyanolyan kritikus szerepet játszik. Az ultrafinom többszálú fonástechnika alkalmazásával a huzal csavarási ellenállása többszöröse is lehet az egyszálú vezetőkének.

Ónozott, oxigénmentes rézvezetők

A szilikongumi gyártása vulkanizálási folyamatot foglal magában, amelynek során a gumiban lévő kén reakcióba léphet a rézmaggal és korróziót okozhat. Ezért általában a szilikonhuzalt használják 99,99%-os tisztaságú oxigénmentes réz, nagy sűrűségű ónozással a vulkanizációs korrózió megelőzésére, miközben a kiváló forraszthatóságot évtizedeken át megőrzi. Ez a kialakítás az alapja a szilikonhuzal hosszú távú megbízható működésének az ipari motorok belső vezetékeiben.

Vastag falú, nagyfeszültségű szilikon szigetelés

Speciális alkalmazásokhoz, például orvosi röntgengépekhez és nagyfeszültségű transzformátorokhoz, a vastag falú szilikon extrudált szigetelés ellenáll meghibásodási tesztek 100 kV-ig . A fejlett vizsgálólaboratóriumok ezeket a vezetékeket 100 kV-os meghibásodási próbáknak vetik alá, hogy biztosítsák a nulla szigetelési hibát szélsőséges elektromos igénybevétel esetén.

Szilikonhuzal alkalmazáselemzése négy fő iparágban

A szilikonhuzal nem egy általános célú kábel, hanem egy speciális megoldás a magas hőmérsékletű, nagy mozgásfrekvenciás forgatókönyvekhez. A következő négy ágazat függ a legnagyobb mértékben a műszaki jellemzőitől.

Ipari motorok és transzformátorok

Az ipari motorok belső vezetékeinek ellenállniuk kell a folyamatos hőciklusnak és a mechanikai vibrációnak. A magas hőmérsékletű szilikon vezetékek megőrzik a szigetelés integritását 200°C , míg ultra-kis hajlítási sugaruk a 4-6-szorosa a külső átmérőnek rugalmas elvezetést tesz lehetővé a kompakt motortekercselési réseken belül – amit PVC-kábelekkel nem lehet elérni.

Új energiájú járműakkumulátorok és motorvezérlők

Az elektromos járművek akkumulátoraiban és motorvezérlőiben a belső vezetékezési hely rendkívül korlátozott, és ki kell bírnia a hőmérséklet-emelkedést a gyors töltés során. Nagyfeszültségű szilikonhuzal kombájnok a szűk helyeken történő útvonalvezetéshez szükséges rugalmasság -val a gyorstöltés során a hőkezeléshez szükséges hőállóság , így ez a fő választás az elektromos járművek nagyfeszültségű kábelkötegeihez.

Háztartási gépek és fűtőelemek

A kávéfőzőkben, sütőkben és ipari fűtőberendezésekben a vezetékeket gyakran a fűtőtekercsek közvetlen közelében vezetik. Szilikon drót 200°C hőállóság és az égésgátló önkioltó tulajdonságai lehetővé teszik, hogy elkerülje a szigetelés elszenesedését hosszú távú hősugárzás hatására, jelentősen meghosszabbítva a készülék élettartamát.

Nagy teljesítményű világítóberendezések

A nagy teljesítményű HID és LED reflektorok jelentős környezeti hőt termelnek működés közben. A Szilikon drót UV- és ózonállósága megakadályozza az öregedést és a repedést a kültéri lámpatestek magas hőmérsékletű belső környezetében, így biztosítja a világítási rendszerek hosszú távú stabil működését.

A szilikonhuzal biztonsági jellemzői és működési határai

A szilikonhuzal égésgátlási, nedvességállósági és olajállósági határainak helyes megértése kulcsfontosságú a kiválasztási hibák elkerüléséhez.

• Lángállóság: A szilikon gumi a égésgátló és önkioltó anyag . Ha tűznek van kitéve, nem vezető szilikahamut (SiO₂) hagy maga után, amely rövid ideig korlátozott szigetelést tud fenntartani. Azonban igaz 1000°C tűzállósági besorolású, csillám kompozit szigeteléssorozatot kell választani.
• Nedvességállóság: A szilikongumi rendkívül alacsony nedvszívó képességű (jellemzően alul 1% ), így alkalmas magas páratartalmú környezetben való használatra. Hosszú távú közvetlen gőzhatás esetén azonban speciális extrudált változatokat kell használni.
• Olajellenállás: A szilikongumi mérsékelten ellenáll az olajnak, és megduzzadhat, ha folyamatosan bizonyos üzemanyagokba vagy olajokba merül. Olyan környezetekhez folyamatos szénhidrogén expozíció , fluoroplasztikus szigetelésű, kémiai tehetetlenségű vezetékek ajánlottak.

Kiválasztási útmutató: A szilikonhuzal specifikációinak az üzemeltetési feltételekhez való hozzáigazítása

A szilikonhuzal kiválasztásához négy tényező átfogó értékelése szükséges: hőmérséklet, hajlítási frekvencia, elektromos feszültség és kémiai expozíció:

1. Korlátozott hajlítási sugarú statikus vezetékeknél a minimális hajlítási sugár lehet 4-szerese a külső átmérőnek ;
2. Dinamikus alkalmazásoknál (például mozgó berendezések húzóláncainál) a minimális hajlítási sugarat meg kell növelni 6-8-szorosa a külső átmérőnek ;
3. Nagyfeszültségű forgatókönyvekhez (orvosi röntgen, transzformátorok) válasszon vastag falú extrudált típusokat, amelyek feszültsége legfeljebb 100kV ;
4. Kéntartalmú környezetben vagy hosszú távú forrasztási műveleteknél, ónozott oxigénmentes rézvezetők vulkanizációs korrózió elnyomására kell használni.

Ezenkívül a szilikon szigetelőréteg vastagságának pontossága közvetlenül befolyásolja a névleges feszültséget. A lézervezérelt átmérő-szabályozó rendszerekkel felszerelt gyártósorok a szigetelés vastagságának eltéréseit mikron szinten tudják tartani, ami a gyártási alap a szilikonhuzal zéró meghibásodásának biztosításához a nagyfeszültségű tesztelés során.

Hosszú távú megbízhatóság és tanúsítási rendszer Szilikon drót

Az érett szilikongumi kábelgyártás a vulkanizálási kémiai reakciók pontos szabályozását igényli. alatt tanúsított gyártósorok ISO9001 és IATF16949 A minőségirányítási rendszerek lézervezérelt átmérőszabályzókkal kombinálva pontos és egyenletes szigetelésvastagságot biztosítanak. A termékeket szállítják UL, CE és CCC biztonsági tanúsítványok a globális piaci exporthoz.

Szabványos raktári körülmények között a szilikongumi szigetelőréteg nem oxidálódik könnyen és nem válik rideggé, a tárolási idő eléri. több mint 20 év . Ez a jellemző csökkenti az ipari alkatrészkészlet karbantartási költségeit, különösen az olyan iparágakban, mint a motorgyártás és a vasúti tranzit, amelyek hosszú távú stabil ellátási láncokat igényelnek.
