A magas hőmérsékletű kábel helyes kiválasztása közvetlenül meghatározza elektromos rendszerének biztonságát és élettartamát. A 150°C-ot meghaladó hőmérsékletű környezetben a szabványos PVC-szigetelésű kábelek gyorsan lebomlanak, ami heteken belül a szigetelés meghibásodásához vezet. A Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. kábeleket gyárt hőmérséklet -60°C és 1200°C között , amely a teljes spektrumot lefedi a háztartási gépektől az űrrepülésig.
Hőmérséklet-besorolás a szigetelőanyaggal szemben
A szigetelőanyag az elsődleges tényező, amely meghatározza a kábel hőmérsékleti ellenállását. Az alábbiakban összehasonlítjuk a szokásos magas hőmérsékletű szigetelőanyagokat és azok teljesítményjellemzőit:
| Szigetelő anyag | Hőmérséklet tartomány | Kulcsfontosságú alkalmazások | Rugalmasság |
|---|---|---|---|
| Szilikon gumi | -60°C és 180°C között | Ipari fűtés, autóipar | Kiváló |
| PTFE (teflon) | -200°C és 260°C között | Vegyi feldolgozás, repülőgépipar | Jó |
| Mica Tape üvegszálas | 1000°C-ig | Kohászat, atomenergia | Mérsékelt |
| Kerámia szál | 1200°C-ig | Extrém hőfokú kemencék | Alacsony |

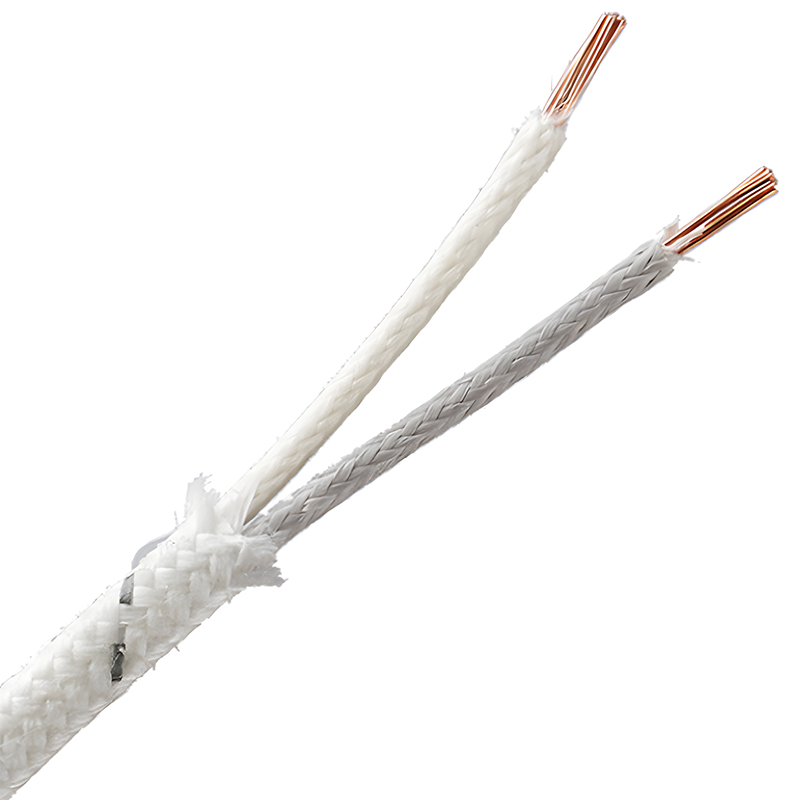

Alkalmazható a kohászatban és a vegyiparban, ahol a hőmérséklet eléri 800°C és 1000°C között , a magas hőmérsékletű lakkal impregnált üvegszálas fonatú kábelek biztosítják a szükséges mechanikai védelmet a külső kopás és korrózió ellen az elektromos integritás megőrzése mellett.
Ipari rugalmas kábelek teljesítményszabványai

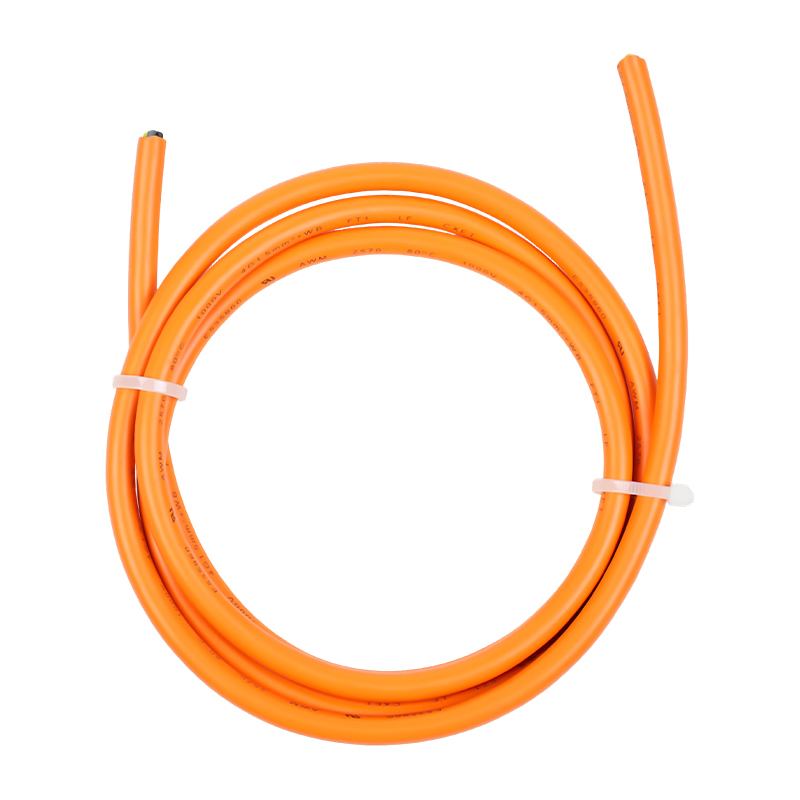

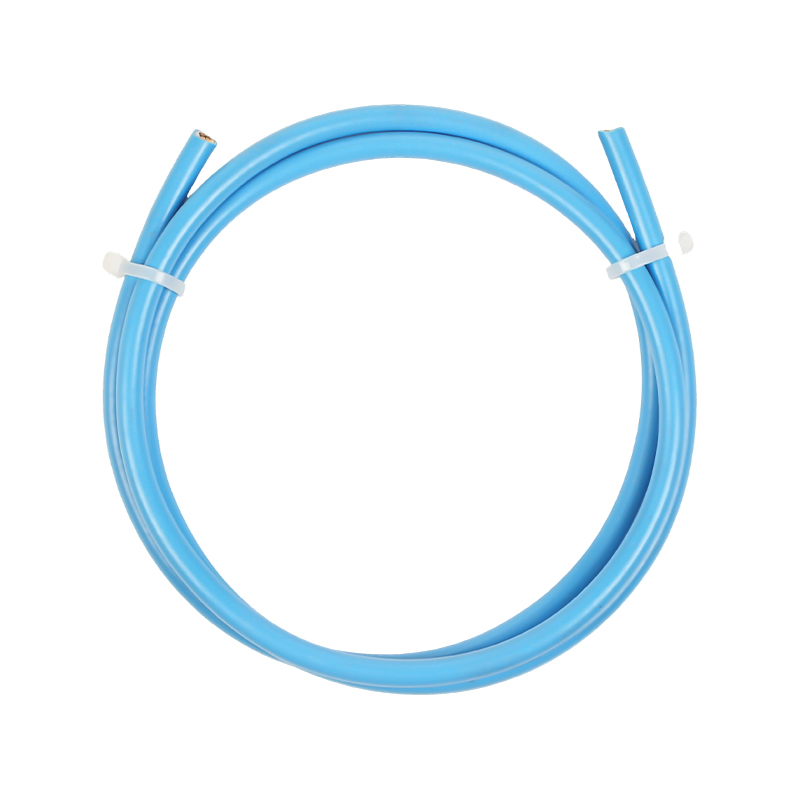

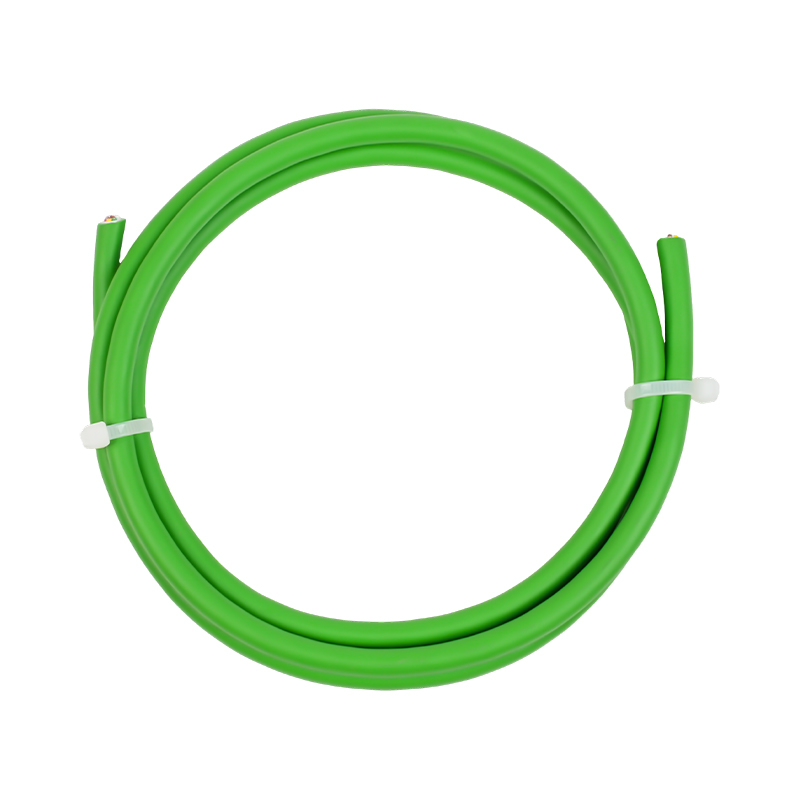

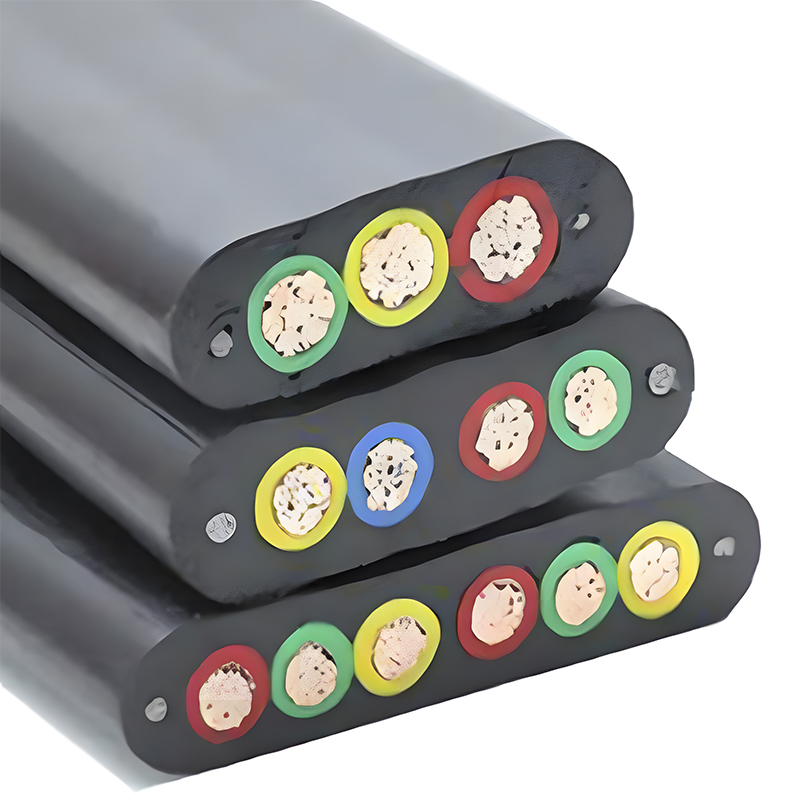

Az ipari hajlékony kábeleknek több mint 1 000 000 oda-vissza hajlítási ciklust kell kibírniuk hiba nélkül. Ez az a mérce, amely elválasztja a megbízható ipari kábeleket a szabványos konstrukcióktól. Az automatizált gyártási környezetekben a húzóláncos rendszerekben és a robotkarokban lévő kábelek folyamatos hajlítást, csavarodást és vibrációt tapasztalnak, ami gyorsan lerontja a hagyományos kialakításokat.
Kritikus teljesítménymutatók
A szerszámgépekhez, logisztikai berendezésekhez vagy robotrendszerekhez használt ipari rugalmas kábelek értékelésekor ellenőrizze a következő specifikációkat:
Hajlítási ciklus értékelése: Minimum 1 000 000 ciklus meghatározott hajlítási sugárnál
Torziós ellenállás: ±270° méterenként robotalkalmazásokhoz
Kopásállóság: A köpeny anyagának át kell mennie a Taber kopásvizsgálaton
Olaj- és vegyszerállóság: Kritikus a szerszámgépes környezetben
Hőmérséklet tartomány: -40°C és 105°C között szabványos ipari környezetekhez

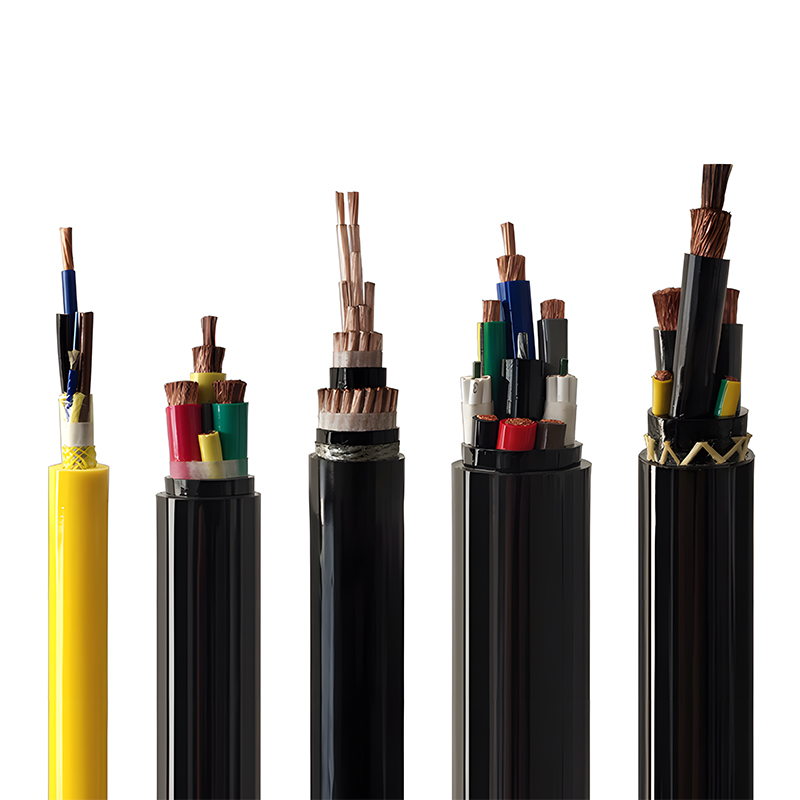

A nagy építőipari gépekben használt csörlőkábelek további szakítószilárdsági szempontokat igényelnek. A vezető sodrását és a köpeny keverékét optimalizálni kell a gyakori terhelés alatti mozgáshoz, ahol a mechanikai igénybevétel a hajlítási pontokon koncentrálódik.
Megújuló energia kábelek követelményei
A megújuló energiakábelek minimális élettartama 25 év kültéri környezetben. A szélenergia, a fotovoltaikus napelem és az akkumulátoros energiatároló rendszerek zord körülmények között működnek, beleértve az UV-sugárzást, az ózon lebomlását, a szélsőséges hőmérsékleteket és a sópermetes korróziót. A szabványos kábelek idő előtt meghibásodnak ezekben az alkalmazásokban, ami költséges állásidőt és biztonsági kockázatokat okoz.
Alkalmazás-specifikus követelmények
| Alkalmazás | Key Challenge | Kötelező funkció |
|---|---|---|
| Szélenergia | Folyamatos csavarás és vibráció | Torzióálló kialakítás, ±180°/m |
| Napelemes PV | UV-sugárzás, napi termikus ciklus | UV-álló XLPE tok |

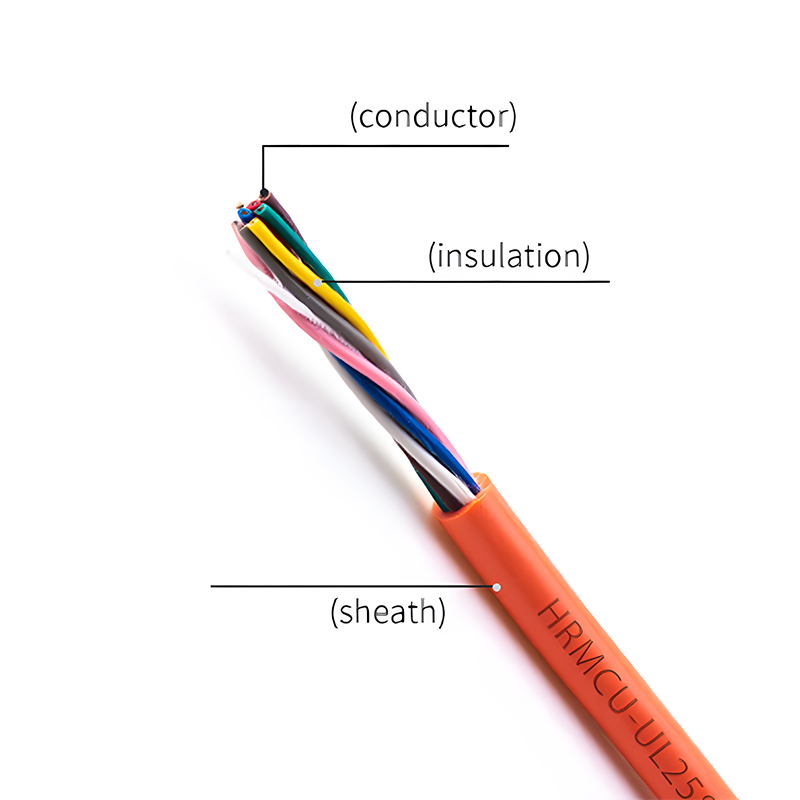

| Energiatárolás | Nagy sebességű töltési/kisütési ciklusok | Alacsony resistance, nagy áramstabilitás |
A fotovoltaikus rendszerek esetében a kábeleknek meg kell felelniük TÜV 2 PfG 1169/08.2007 szabványoknak, amelyek 15 000 órás UV-sugárzási tesztekkel szembeni ellenállást igényelnek. A szigetelés és a burkolat anyagoknak vegyi ellenállást is kell mutatniuk a kültéri sav-, lúg- és sópermettel szemben, hogy a rendszer 25 éves tervezési élettartama alatt ne romoljon.
Gépjárműhuzal-specifikációk új energiájú járművekhez
Az új energetikai járművek kábeleinek 300 V és 1000 V közötti feszültséget kell kezelniük nulla hibatűréssel. A belső égésű hajtásokról az elektromos hajtásláncokra való átállás alapvetően megváltoztatta az autók huzalozási követelményeit. Az akkumulátorcsomagok, motorok és töltőrendszerek közötti nagyfeszültségű erőátvitelhez kivételes dielektromos szilárdságú és hőkezelési képességekkel rendelkező szigetelőrendszerekre van szükség.
A nagyfeszültségű kábelek tervezési szempontjai
Az autóipari nagyfeszültségű kábelek speciális műszaki megoldásokat igényelnek:
Szigetelő falvastagság: Jellemzően 1,0–2,5 mm, a feszültségosztálytól függően
Részleges kisülési ellenállás: Meg kell felelnie a 3 kV AC részleges kisülési tesztnek
Égésgátlás: Az utasok biztonsága érdekében UL94 V-0 besorolás szükséges
Súlycsökkentés: Az alumínium vezetők csökkenthetik a súlyt 40% rézzel szemben
Vegyi ellenállás: Ellen kell állnia az akkumulátor elektrolitjának, hűtőfolyadékának és útsónak
A járműben lévő vezérlőparancsokhoz és állapotfigyeléshez szükséges jelkábelek árnyékolást igényelnek a nagyfeszültségű vezetékek elektromágneses interferencia (EMI) ellen. A csavart érpáros szerkezet alumínium fóliával vagy fonott réz árnyékolással biztosítja a jel integritását az elektromos járművek zajos elektromágneses környezetében.

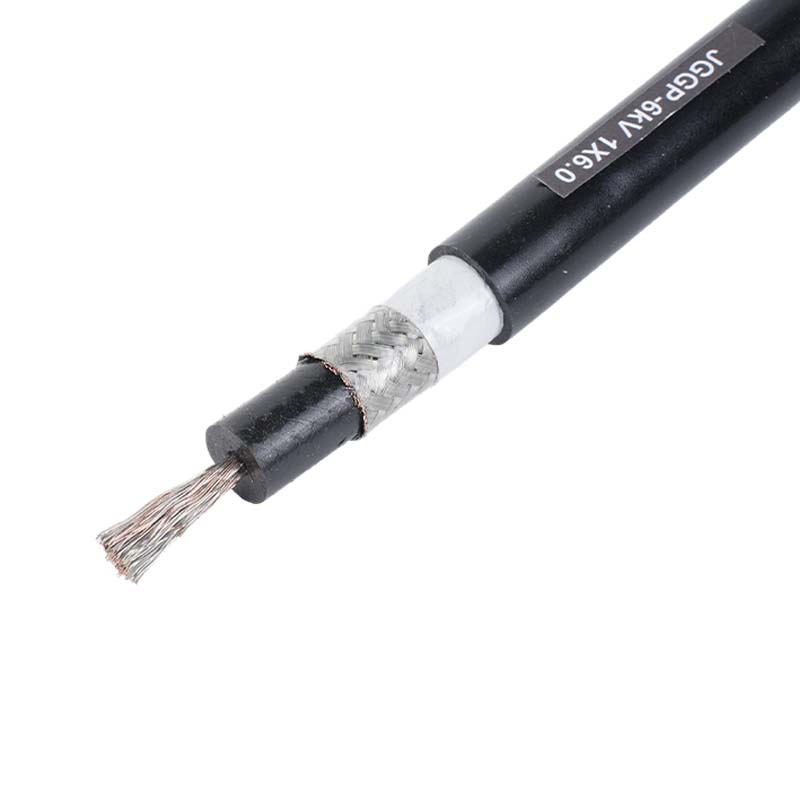

Motor vezetékes műszaki alapok
A motorvezetékek speciális lakkállóságot és olajkompatibilitást igényelnek, amit a szabványos csatlakozóhuzal nem biztosít. Az elektromos motorok hőt, vibrációt és szigetelőlakkok és kenőolajok hatását keltik, amelyek gyorsan rontják a hagyományos huzalszigetelést. A motorvezetékeknek meg kell őrizniük a dielektromos szilárdságot F (155°C) vagy H osztályú (180°C) lakkba való hosszan tartó merítés után.
Lakkállóság vizsgálata
A motorvezeték minősítése szabványos lakkkompatibilitási vizsgálatot foglal magában:
- Merítse a huzalmintákat szabványos motorlakkba 150 °C-on 72 órán át
- Végezze el a dielektromos szilárdság vizsgálatát a 3 kV AC 1 percig
- Mérje meg a szigetelési ellenállást bemerítés előtt és után
- Értékelje a mechanikai tulajdonságokat, beleértve a nyúlást és a szakítószilárdság megtartását
A szilikongumi és a térhálósított poliolefin szigetelések általában kiváló lakkállóságot mutatnak a PVC-hez vagy a szabványos polietilénhez képest, így ezek az autógyártók előnyben részesített választása. F osztály (155°C) vagy H osztály (180°C) termikus besorolások.
A Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd.-ről
Több mint 30 éves gyártási tapasztalatával a Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. a nagy teljesítményű speciális kábelek vezető gyártójaként nőtte ki magát Kínában. A "Yuanzhi" márkanév alatt működő vállalat olyan kritikus iparágakat szolgál ki, mint a repülőgépipar, a honvédelem, az atomenergia, a petrolkémia, az intelligens gyártás, a megújuló energia, a szállítás és az energiakommunikáció.
Vállalati tanúsítványok és minőségi rendszerek
A cég átfogó minőségirányítási rendszerekkel és nemzetközi tanúsítványokkal rendelkezik:
| Minősítés | Hatály | Jelentősége |
|---|---|---|
| ISO 9001 | Minőségirányítási rendszer | Nemzetközi minőségi szabványnak való megfelelés |
| IATF 16949 | Autóipari minőségirányítás | Autóipari ellátási lánc végzettség |
| Fegyverfelszerelések minőségirányítása | Védelmi ipari szabványok | A legmagasabb megbízhatósági követelmények |
| CE / UL / CCC / SGS / RoHS | Termékbiztonság és környezetvédelmi megfelelőség | Globális piacra jutás és környezetbiztonság |
Gyártási képességek
A vállalat intelligens gyártósorokat üzemeltet integrált ERP irányítási rendszerekkel. A teljes laboratóriumi létesítmények és a szigorú vizsgálati eljárások biztosítják a termék kiválóságát 100% online ellenőrzés az összes termék elektromos és mechanikai tulajdonságainak garantálása érdekében. A gyártási filozófia a "magas, kifinomult, különleges és professzionális" jellemzőkre összpontosít, és támogatja a globális élvonalbeli ügyfeleket a különböző iparágakban.
A Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. továbbra is ösztönzi az innovációt, miközben ragaszkodik a „minőség, hírnév és fejlesztés” filozófiájához, és bevált kábelmegoldásokat kínál globális partnerei számára a repülési, védelmi, nukleáris energia és ipari automatizálási ágazatokban.
Gyakran Ismételt Kérdések
1. Mekkora a maximális hőmérséklet, amelyet a kábelei kibírnak?
Magas hőmérsékletű kábelkínálatunk kiterjed -60°C és 1200°C között . Extrém alkalmazásokhoz 1200°C-ig kerámiaszálas szigetelést használunk. A gyakoribb, 180°C és 1000°C közötti ipari alkalmazásokhoz szilikongumi, PTFE, csillámszalag és üvegszálas fonott szerkezetek állnak rendelkezésre az adott hőmérséklettől és mechanikai követelményektől függően.
2.Hogyan válasszam ki a megfelelő kábelt a magas hőmérsékletű alkalmazásokhoz?
A kiválasztáshoz három kulcsbevitel szükséges: maximális üzemi hőmérséklet, környezeti környezeti feltételek (kémiai expozíció, mechanikai igénybevétel) és névleges feszültség . Rugalmassági követelmények mellett 180°C alatti hőmérséklet esetén a szilikongumi szigetelésű kábelek az optimálisak. 180°C és 260°C között vegyi expozíció mellett PTFE ajánlott. 500°C feletti alkalmazásokhoz csillám- vagy kerámiaszálas rendszerre van szükség. Lépjen kapcsolatba mérnöki csapatunkkal az Ön konkrét alkalmazási paramétereivel személyre szabott javaslatokért.
3. Milyen tanúsítványokkal rendelkeznek az autókábelek?

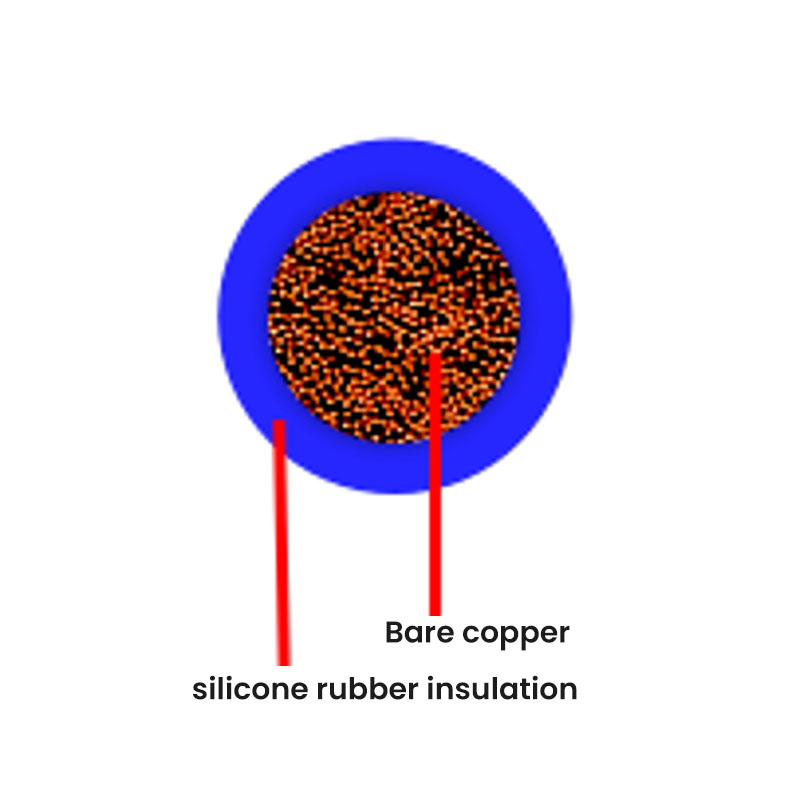

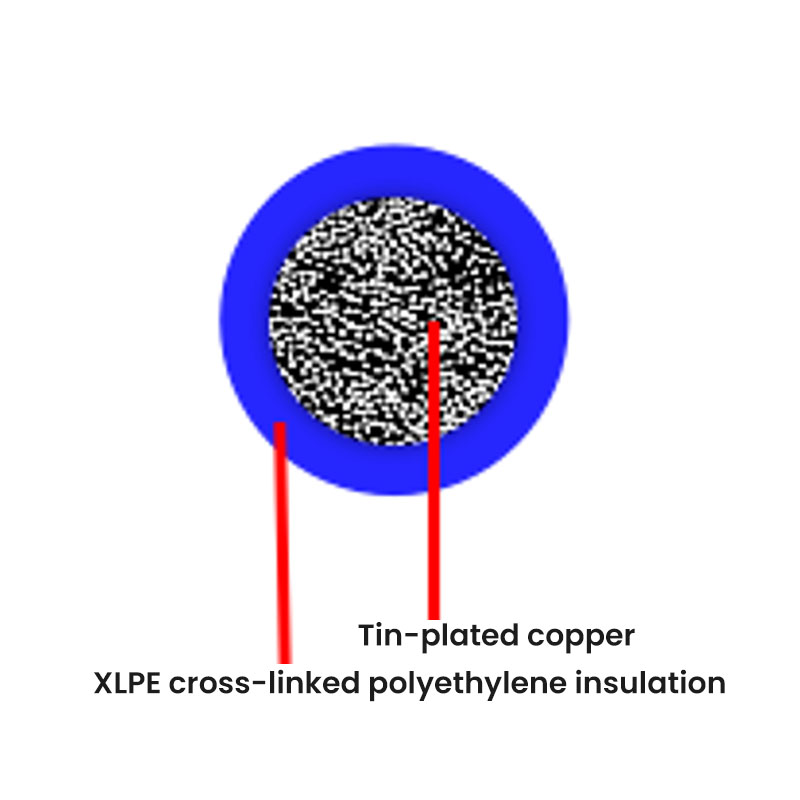

Autóipari huzal- és kábeltermékeink gyártása alatt történik IATF 16949 minőségirányítási rendszerek és szállítás UL, CE, CCC és RoHS tanúsítványok. Ez a teljes tanúsítási portfólió biztosítja az autóipari OEM-követelményeknek való megfelelést az észak-amerikai, európai és ázsiai piacokon. Az egyes termékek kérésre további szabványok, például LV 112, ISO 6722 vagy ügyfélspecifikus előírások szerint is tanúsíthatók.
4. Tud egyedi kábelmegoldásokat kínálni speciális alkalmazásokhoz?
Igen. -val 30 éves speciális kábelgyártási tapasztalat és a termékfilozófia a "magas, kifinomult, különleges és professzionális" megoldásokra összpontosít, rutinszerűen fejlesztünk egyedi konstrukciókat a repülési, védelmi, atomenergiai és fejlett ipari alkalmazásokhoz. Mérnöki csapatunk közvetlenül együttműködik az ügyfelekkel, hogy olyan kábeleket tervezzenek, amelyek megfelelnek a hőmérséklet, a feszültség, a vegyszerállóság, a mechanikai rugalmas élettartam és az elektromágneses kompatibilitás követelményeinek.
5. Milyen minőségellenőrzési intézkedések biztosítják a termék megbízhatóságát?
Mi megvalósítjuk 100% online ellenőrzés az összes gyártósoron, komplett laboratóriumi létesítményekkel támogatva a roncsolásos és roncsolásmentes teszteléshez. ERP-be integrált irányítási rendszerünk minden gyártási tételt nyomon követ a nyersanyag átvételétől a végső ellenőrzésig. A további minőségbiztosítás a következőket tartalmazza: vezetékellenállás vizsgálata, dielektromos szilárdság ellenőrzése (3kV AC, 1 perc), szigetelési ellenállás mérése, méretpontossági ellenőrzések és mechanikai tulajdonságok ellenőrzése. A védelmi és repülési alkalmazások esetében a további nyomon követhetőségi és dokumentációs követelmények teljes mértékben támogatottak.
6. Mi a szokásos szállítási idő a szabványos termékeknél?
A szabványos, magas hőmérsékletű kábeleket és a motorvezetékeket jellemzően belül szállítják 2-4 hét a megrendelés visszaigazolásától, a rendelés mennyiségétől és az aktuális gyártási ütemtervtől függően. Ipari rugalmas kábelek és megújuló energiakábelek szükségesek lehetnek 3-6 hét bonyolultabb építési követelmények miatt. Az egyedi tervezésű megoldások mérnöki felülvizsgálatot igényelnek, és jellemzően a következőtől terjednek 6-12 hét az anyag rendelkezésre állásától és a vizsgálati követelményektől függően. Javasoljuk, hogy lépjen kapcsolatba értékesítési csapatunkkal az aktuális átfutási idő megerősítéséhez.
